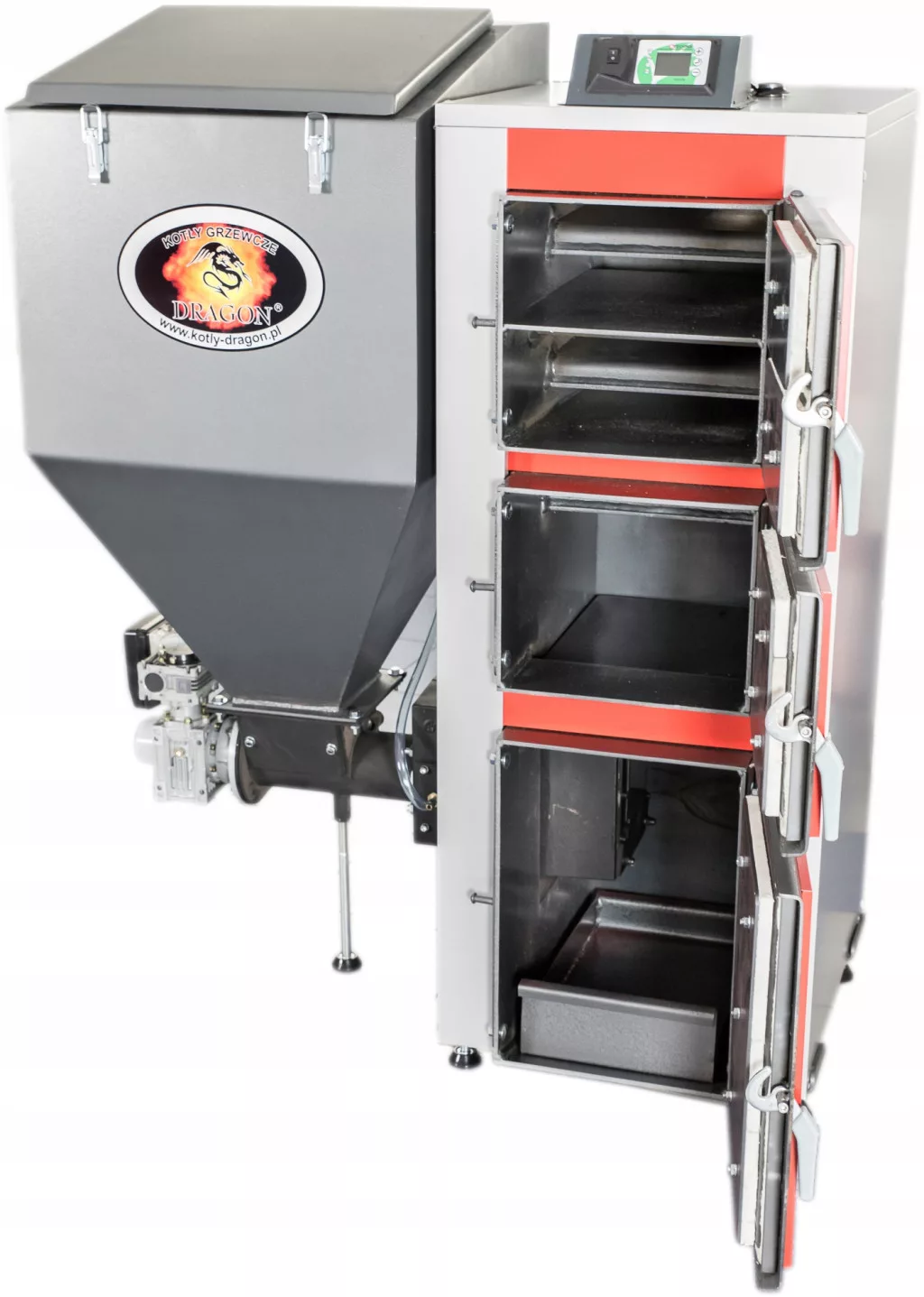

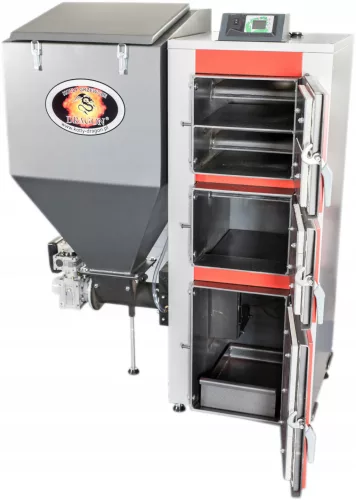

Kocioł 15 kW - DRAGON V PLUS

ecodesign (2009/125/WE)

Wyposażony w podajnik ślimakowy SV200n

Kotły z podajnikiem ślimakowym DRAGON V PLUS charakteryzują się wysoką efektywnością energetyczną i czystością spalania węgla kamiennego, tzw. eko-groszku.

Pojemność zbiornika opału wystarcza nawet do 10 dni pracy kotła w zależności od zapotrzebowania na ciepło, temperatury zewnętrznej, wielkości budynku, jego ocieplenia oraz kaloryczności opału.

Obsługa kotła DRAGON V PLUS ogranicza się do okresowego usunięcia popiołu oraz załadunku opału do zasobnika. Automatyka umożliwia zmianę mocy w sposób modulacyjny co umożliwia oprócz ogrzewania budynku zimą również podgrzewanie zbiornika C.W.U. latem.

W standardzie piec z podajnikiem wyposażony jest w:

• palnik spalający eko-groszek SV200n


•
  inteligentny sterownik ARGOS PID, który automatycznie dobiera parametry kotła, obsługuje pompy c.o., c.w.u., podajnik opału, wentylator, posiada strefy czasowe oraz współpracuje z termostatem pokojowym, możliwość rozbudowy funkcjonalności sterownika poprzez moduł Aligator


• pojemny zbiornik na opał


• system osuszania paliwa


• szuflada na popiół


• specjalny pogrzebacz do czyszczenia palnika


• stopki do regulacji wysokości kotła


• czopuch (element łączący kocioł z kominem)


• wsparcie techniczne i gwarancyjne

W kotłach DRAGON V PLUS klient ma możliwość dokonania wyboru sterownika, aby skonfigurować kocioł i opcje dodatkowe pod indywidualne potrzeby.

Zalety kotła grzewczego:

• Dodatkowe zabezpieczenie termiczne STB


• Zawleczkowe zabezpieczenie ślimaka


• Bieg wsteczny podajnika


• Sterownik PID z wyświetlaczem TFT


• Łatwy i wygodny załadunek opału


•
  Dodatkowa osłona termiczna drzwiczek kotła - eliminuje do minimum straty ciepła na zewnątrz kotła, podnosząc sprawność urządzenia


•
  Nowoczesna technologia produkcji - kotły z podajnikiem automatycznym wykonane są z blachy kotłowej z zastosowaniem maksymalnej ilości elementów giętych (wyeliminowanie dużej ilości połączeń spawanych) co znacznie wydłuża trwałość kotła. Kotły konstruowane są w systemie CAD, wycinane technologią plazmową na maszynach CNC i spawane w metodzie MIG/MAG


•
  Kocioł górno kanałowy, czterociągowy - wysoka sprawność i długa żywotność. Kocioł ekonomiczny i przyjazny dla środowiska. Łatwy i prosty w obsłudze, posiada jedną wyczystkę z dostępem do wszystkich kanałów konwekcyjnych


•
  Sterownik nowej generacji z algorytmem PID - obsługuje pompę c.o., c.w.u. Współpraca z termostatem pokojowym, strefy czasowe itd. Automatycznie dobiera parametry kotła między innymi czas podawania, długość pauzy, prędkość obrotową dmuchawy itd.


•
  Wysoka trwałość - wynikająca z jakości produkcji oraz stosowanych atestowanych materiałów. Korpusy wewnętrzne wykonane są z blach kotłowych o grubości 6 mm


•
  Duża pojemność zbiornika opału - wystarcza nawet na 4-7- dniową pracę kotła. Zbiornik posiada teleskop pneumatyczny, który ułatwia załadunek opału


• Brak elementów ceramicznych i szamotowych


•
  certyfikaty ecodesign, dzięki czemu uzyskasz wszelkiego rodzaju dopłaty i dotację

System Osuszania Powietrza!

Kotły posiadają rewolucyjny System Osuszania Powietrza. Ciągła cyrkulacja powietrza w koszu i podajniku zapobiega rdzewieniu tych elementów osuszając jednocześnie opał i wpływając korzystnie na sprawność całego urządzenia. Nasz system działa tak skutecznie iż odeszliśmy od stosowania systemu strażak który zapobiegał cofnięciu się płomienia do kosza, w naszej konstrukcji taka sytuacja po prostu się nie zdarza!

• ciągła cyrkulacja powietrza w koszu i palniku


• brak rdzy


• większa sprawność


• zapobiega cofaniu płomienia do kosza

Stosowany rodzaj opału:

• Ekogroszek (w granulacji do 32 mm)

Konfiguracja kotła pod indywidualne potrzeby:

• Istnieje możliwość dokonania wyboru strony umiejscowienia podajnika opału: podajnik z prawej lub z lewej strony



•
  Możliwe konfigurację czopucha, dzięki czemu prościej dopasujesz nasz produkt do swojej kotłowni i instalacji c.o. (CZOPUCHY SA OKRĄGŁE)


• Dowolne umiejscowienie i rozmiar króćców na życzenie klienta


• Otwieranie drzwiczek na prawą lub lewą stronę, oraz możliwość ich przełożenia w razie konieczności


• Regulacja wysokości kotła za pomocą dołączonych do zestawu stopek


• Dowolne umiejscowienie sterownika urządzenia


• Możliwość rozłożenia kotła na pojedyncze elementy, ułatwi to transport urządzenia do kotłowni


• Duży wybór sterowników urządzenia, dzięki czemu możliwa jest konfiguracja spełniająca najbardziej wygórowane wymagania klientów takie jak: automatyczna rozpalarka, obsługa przez internet, termostat pokojowy, programowanie czasowe, sterowanie zaworami mieszającymi i wiele innych

Nowoczesny sterownik ARGOS PID

ARGOS PID  jest mikroprocesorowym sterownikiem przeznaczonym do kotłów węglowych z automatycznym podajnikiem paliwa. Sterownik obsługuje podajnik, dmuchawę, pompę obiegową C.O., pompę ciepłej wody użytkowej (CWU), pompę cyrkulacyjną lub dodatkowy obieg grzewczy, zawór mieszający.

Urządzenie zostało zaprojektowane z myślą o maksymalnej funkcjonalności, elastyczności i prostocie obsługi, zachowując kategorię cenową mniej skomplikowanych i wydajnych urządzeń. Pomijając fakt iż urządzenie jest fabrycznie skonfigurowane do prawidłowego prowadzenia procesu spalania, od użytkownika nie jest wymagana profesjonalna wiedza w zakresie samodzielnej zmiany parametrów. Zaprogramowane algorytmy będę starały się prowadzić proces spalania z możliwie jak najlepszą skutecznością i bez zbędnych skoków temperatury.

Dzięki rozbudowanym opcjom sterowania obiegami łatwo można dopasować pracę instalacji do indywidualnych potrzeb, zwiększając tym samym oszczędność opału.

Sterownik TECHNIX ARGOS PID PLUS (opcja +400zł dopłata)

ARGOS PID + jest mikroprocesorowym sterownikiem przeznaczonym do kotłów węglowych z automatycznym podajnikiem paliwa. Sterownik obsługuje podajnik, dmuchawę, pompę obiegową C.O., pompę ciepłej wody użytkowej (CWU), pompę cyrkulacyjną lub dodatkowy obieg grzewczy, zwór mieszający.

Urządzenie zotało zaprojektowane z myślą o maksymalnej funkcjonalności, elastyczności i prostocie obsługi, zachowując kategorię cenową mniej skomplikowanych i wydajnych urządzeń. Pomijając fakt iż urządzenie jest fabrycznie skonfigurowane do prawidłowego prowadzenia procesu spalania, od użytkownika nie jest wymagana profesjonalna wiedza w zakresie samodzielnej zmiany parametrów. Zaprogramowane algorytmy będę starały się prowadzić proces spalania z możliwie jak najlepszą skutecznością i bez zbędnych skoków temperatury.

Podajnik SV200n:

Podajnik jest integralną częścią kotła centralnego ogrzewania z automatycznym dozowaniem paliwa typu ekogroszek. Paliwo za pomocą ślimaka podawane jest z zasobnika (kosza) do palnika. Spalanie następuje w specjalistycznym opatentowanym palenisku piątej generacji. Do napędu ślimaka służy motoreduktor składający się z silnika oraz reduktora.

• system równomiernego oraz bezciśnieniowego rozprowadzania powietrza w komorze spalania


• system przepustnic powietrznych oraz wymuszonego obiegu powietrza dookoła paleniska zapewniające podgrzewanie powietrza


• zamknięta komora spalania z powietrzem pierwotnym oraz wtórnym


• najnowsze rozwiązanie ślimaka zapobiegające kruszeniu opału oraz mniejsze obciążenie siły przesuwu


• rodzaj paliw ekogroszek


• bardzo wysoka sprawność, dzięki czemu uniknęliśmy w kotle montowania elementów ceramicznych czy szamotowych, które są kłopotliwe w wymianie i eksploatacji


• najwyższa w swojej klasie sprawność energetyczna


• markowy motoreduktor z biegiem wstecznym


• możliwość dostosowania produktu do spalania biomas (pellet)


• żeliwne palenisko podnoszące żywotność produktu


• krótszy o połowę ślimak w porównaniu do tradycyjnych palników, dzięki czemu działają na niego zdecydowanie mniejsze siły tarcia, co przekłada się na większą żywotność


• niski koszt ślimaka


• system zabezpieczeń zapobiegający cofaniu się płomienia czy blokady ślimaka przez elementy obce (np. kamienie, większe bryły opału)

Dane techniczne:

•
  Moc nominalna: 15 kW


•
  Orientacyjna  powierzchnia ogrzewana: 120-150m2


•
  Wymagany ciąg kominowy: 15 - 20 Pa


•
  Sprawność cieplna: >89 %


•
  Dopuszczalne paliwo: ekogroszek


•
  Wartość opałowa: >28 MJ


•
  Masa maksymalnego załadunku paliwa do zbiornika: 140 kg


•
  Pojemność wody w kotle: 81 l


•
  Maksymalna temperatura pracy: 80 °C


•
  Minimalna temperatura pracy: 50 °C


•
  Dopuszczalne ciśnienie pracy: 1,2 bar


•
  Wymiary czopucha: 160Ø

Wymiary kotła:

•
  A Głębokość: 650mm



•
  B1 Szerokość zestawu: 1080mm



•
  B Szerokość kotła: 460mm



•
  C Wysokość bez nóżek: 1265mm



•
  D Długość czopucha: 270mm



•
  E Wysokość do osi rury powrotu: 90mm



•
  F Wysokość do osi czopucha: 1120mm


Certyfikat ECODESIGN (ekoprojekt)

Karta produktu i etykieta energetyczna
